今天是元宵佳节,祝大家元宵佳节快乐!合家幸福团圆。
今天,我们将介绍专业级精密点胶设备在半导体、SMT 和电子元件领域的应用案例(解决方案)。
在半导体器件的生产中,芯片与基板的可靠接合以及精确的点胶非常重要。我们先进的点胶技术和控制有助于提高产品的可靠性和性能。
![]() |
![]() |
芯片贴装——导电膏/粘合剂点胶
在半导体芯片制造过程中,导电膏或粘合剂的点胶需要极高的精度和稳定性。
主要面临以下挑战:
• 需要极少量的点胶,同时确保均匀性,以保证芯片与基板的粘合质量。
• 若涂层厚度不均匀,可能导致芯片和基板之间出现不均匀的间隙,影响功能和可靠性。
• 导电胶成本昂贵,客户希望减少液剂的浪费,降低制造成本。
• 采用高速电磁驱动喷射方式,确保高速稳定的点胶,提高制造过程的可控性。
• 专有的电磁引擎空冷系统,保证连续点胶过程稳定,确保半导体芯片的精准连接和信号传输。
• 有效减少导电胶浪费,提高液剂利用率,降低生产成本。

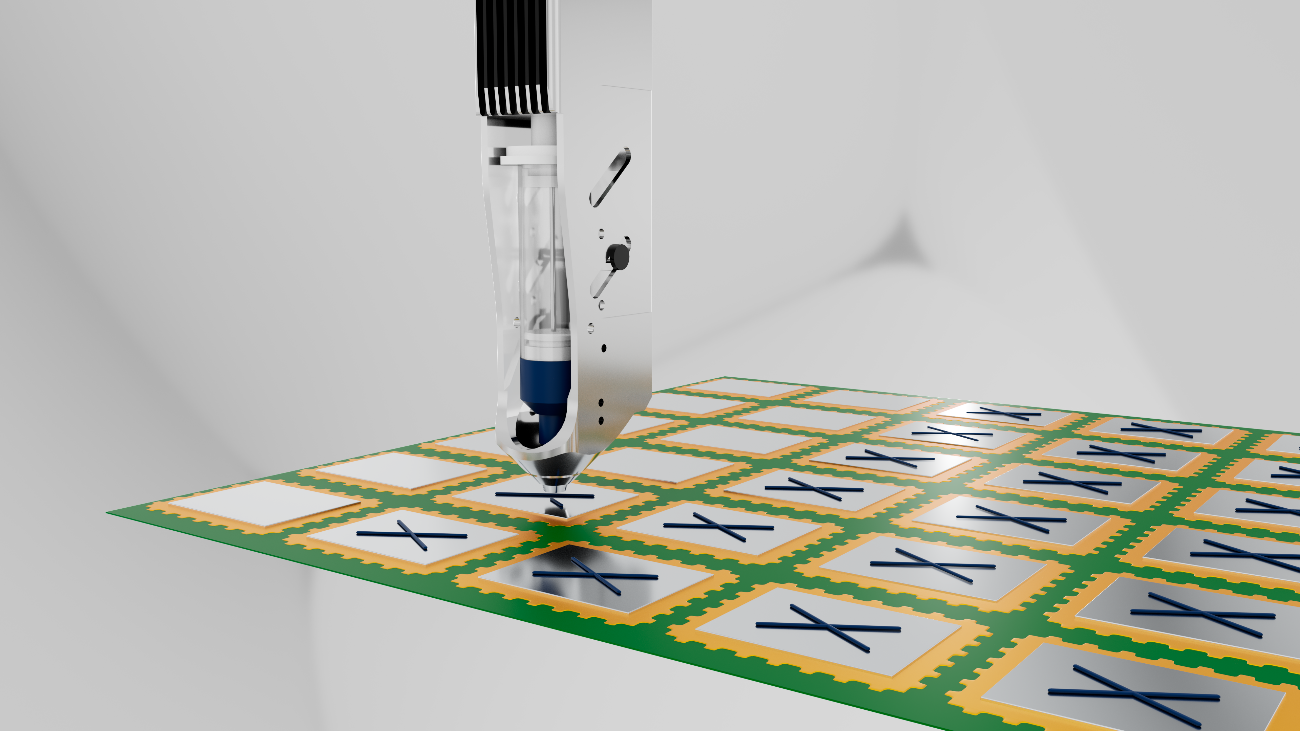

电磁驱动式点胶机NOVADOT
• 高速电磁驱动喷射方式,微量点胶更稳定、更高速。
• 高功率控制器+ 高刚性喷射阀,点胶性能大幅提升。
• 高功率电磁引擎,提高点胶精度。
• 专有的电磁引擎空冷系统,保证连续点胶稳定性。

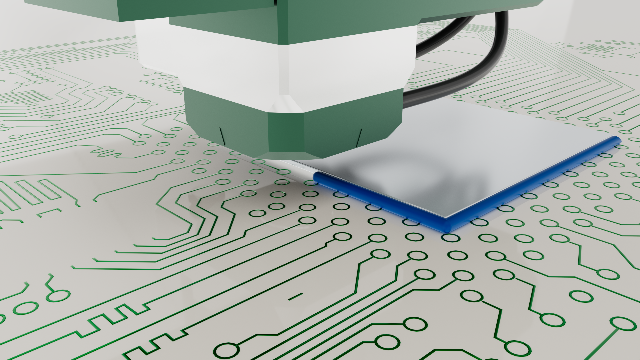

底部填充——填充半导体芯片和基板之间的微小间隙
在底部填充(Underfill)工艺中,主要挑战包括:
• 需要在密集、精细的区域内精准点胶,防止胶水溢出到芯片表面或其他组件上。
• 需要以细点的形式快速涂布底部填充胶,但频繁点胶可能导致不稳定。
• 采用高精度喷射方式,确保点胶能够覆盖喷嘴难以接触的微小区域。
• 可以精准微调点胶范围,避免胶水扩散至非目标区域。
• 高速喷射技术,确保高频点胶稳定,提高生产效率并降低成本。

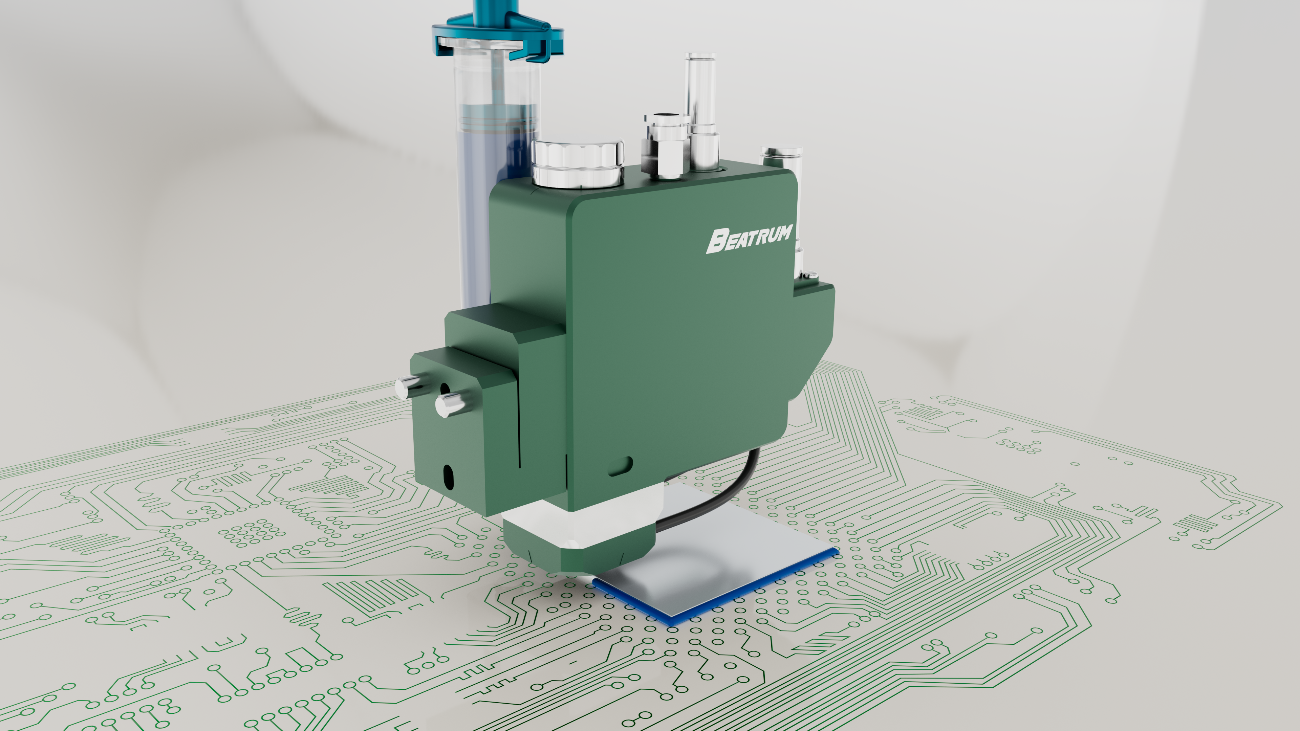

高精密高速JET点胶机 BEATRUM
• 适用于低粘度到高粘度液体。
• 阀体内无残留设计,减少液体浪费。
• 多种可选针头,适配不同应用需求。
• 减少气泡产生,确保表面点胶质量。
• 接触液剂部分少,清洗维护便捷。
• 最大可达250Hz 的稳定涂覆,提升生产效率。
我们专注于提供高精度、高稳定性的点胶设备,以满足半导体、SMT 和电子元件行业的高端需求。希望今天分享的解决方案能够为您的生产制造提供新的思路。
如果您对我们的产品感兴趣,欢迎联系我们,获取更多技术支持和解决方案!
祝大家元宵节快乐,事业顺利,阖家幸福!
